Projekty

• správa účastníků
• správa požadavků a problémů (issues)
• správa souborů (git)

UML

• Unified Modeling Language
• standardní jazyk pro modelování
• používá se pro analýzu, návrh, dokumentaci a komunikaci
• online nástroje: draw.io, plantuml.com, lucidchart.com
• offline nástroje: StarUML, Visual Paradigm, Enterprise Architect

Analýza

• proces před vývojem
• zjištění, co je cílem systému
• zjištění požadavků, které musí být splněny
• zjištění důležitých funkcí a částí systému
• často celá pozice v týmu
• často vývojáři nejsou zapojeni

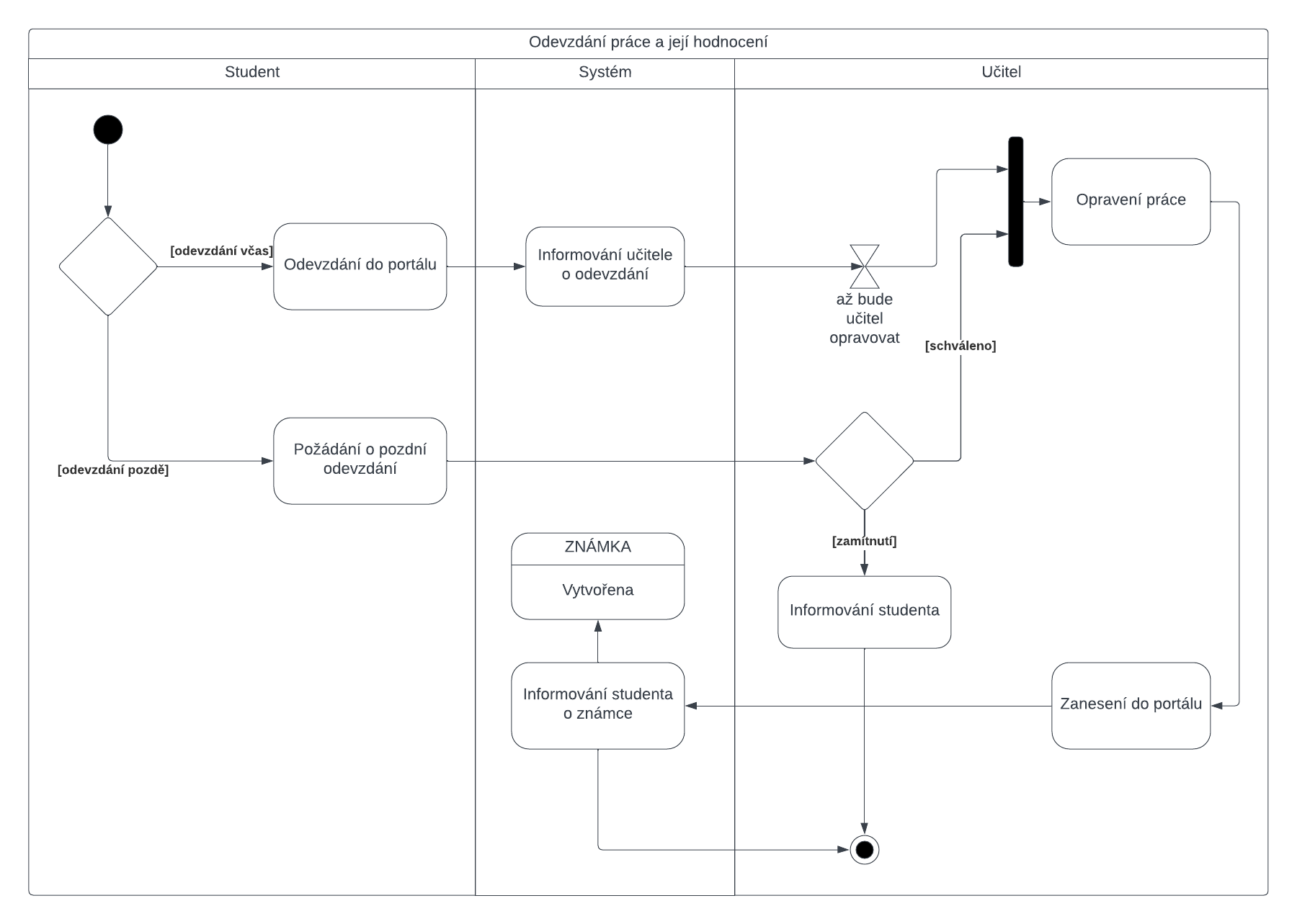

Diagram aktivit

• popisuje jak jsou různé akce prováděny
• zůčastněné entity — swimlines
• prvky:
• začátek a konec
• akce
• rozhodování
• spojení mezi prvky
• stav entity
• počkání

Diagram objednávky

Práce

Navrhněte diagram aktivity pro objednáku produktů na internetovém obchodě až do předání zákazníkovi.

Požadavky

Sběr požadavků

• součást analýzy
• zjištění požadavků od zákazníka

Požadavky

• co systém musí umět
• co systém musí splňovat
• co nejvíce konkrétní
• dělí se na funkční a nefunkční

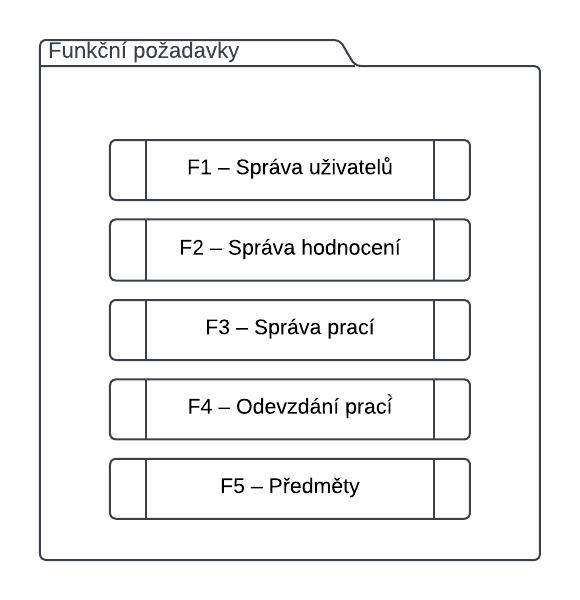

Funkční požadavky

• určují jednotlivé funkcionality
• např. správa knih, přihlášení

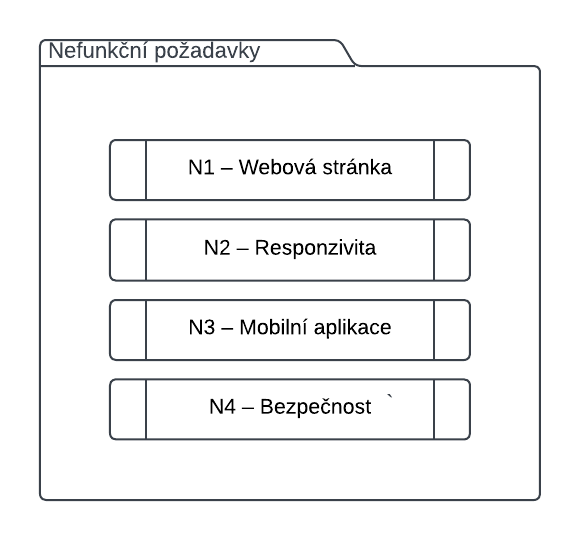

Nefunkční požadavky

• určují jak systém bude fungovat
• např. rychlost, bezpečnost, přístupnost

Správné požadavky

• konkrétní — co, kdy, kde, proč
• priorita — jak moc je důležitý
• složitost — jak moc je složitý

Požadavky

Práce

Zkuste vytvořit požadavky na e-shop pro prodej elektroniky.

Případy užití

Případy užití

• popisují, jak bude systém používán
• rozvinují funkční požadavky


• uživatelská příručka
• podklady pro tvorbu testů
• zadání pro programátora

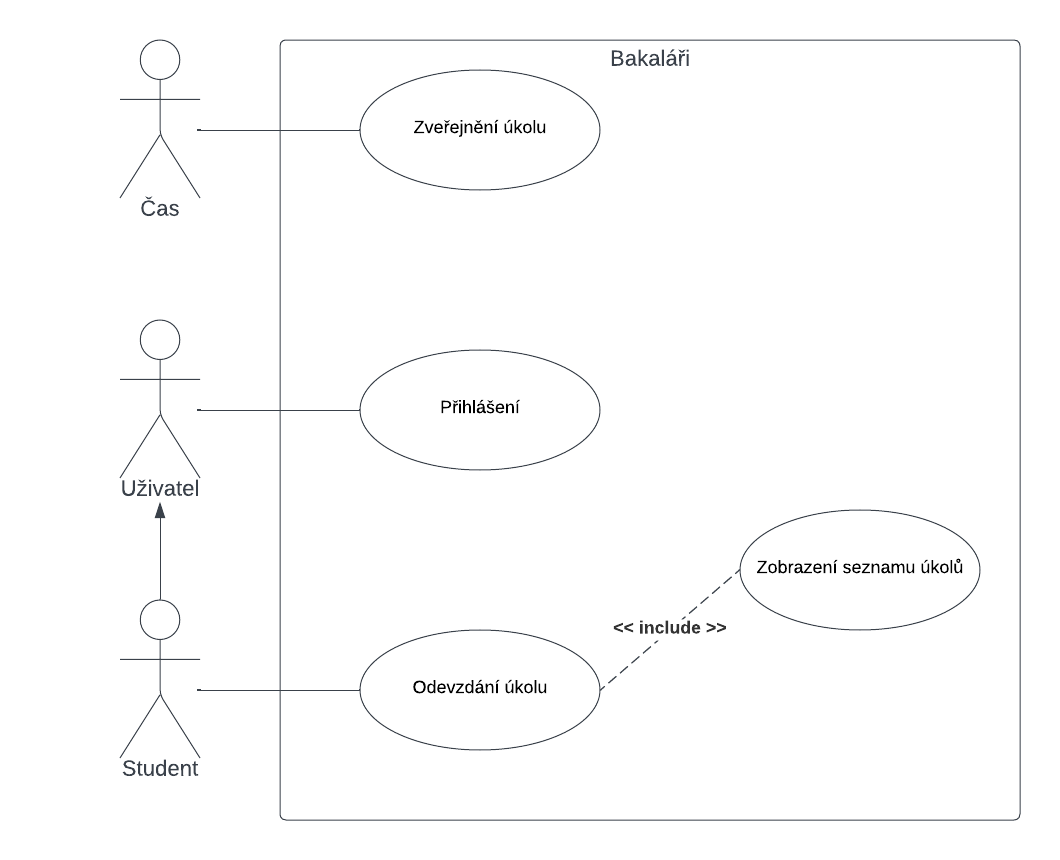

Případ užití

• aktéry — případné vazby
• případy užití
• referují na funkční požadavky

UC1 — Zveřejnění úkolu

Učitel může při zadání úkolu zvolit, kdy bude úkol zveřejněn studentům. Po tomto čase bude úkol viditelný studentům a odešle se upozornění na e-mail.

UC2 — Přihlášení

Hlavní scénář

1. Uživatel otevře webovou stránku a není přihlášen.
2. Uživatel zadá uživatelské jméno a heslo.
3. Uživatel je přihlášen.

UC2 — Přihlášení

Vedlejší scénář

1. Uživatel otevře webovou stránku a není přihlášen.
2. Uživatel zadá uživatelské jméno a heslo.
3. Uživatel má aktivní dvoufázové ověřování.
4. Uživatelovi je zaslán ověřovací kód.
5. Uživatel zadá ověřovací kód.
6. Uživatel je přihlášen.

Matice pokrytí

• zobrazuje, jaké případy užití jsou pokryté jednotlivými funkcemi
• pokud nemá případ užití žádný funkční požadavek, je to chyba
• pokud nemá nějaký funkční požadavek žádný případ užití, je to chyba
• pokud nemá případ užití žádného aktéra, je to chyba

Ukázková matice pokrytí

(nereálné data)

Doménový model

Doménový model

• popis dat
• popis vztahů mezi daty
• popis významu termínů
• základ pro návrh
• nereprezentuje třídy a ani databázi

Kardinality

• 1:1
• 1:N
• N:M
• povinnost vztahu

Další diagramy analýzy

• stav entity
• balíčky

Návrh

Návrh

• architektura
• vybrání technologií
• výběr uložení dat
• popis komponent, integrace

Výběr jazyka

• záleží na týmu
• analýza potřebných knihoven a frameworků
• přenositelnost
• vývojové prostředí
• operační systém
• nárok na hostitelský server

Databáze

• relační databáze
• dokumentové databáze
• objektové databáze

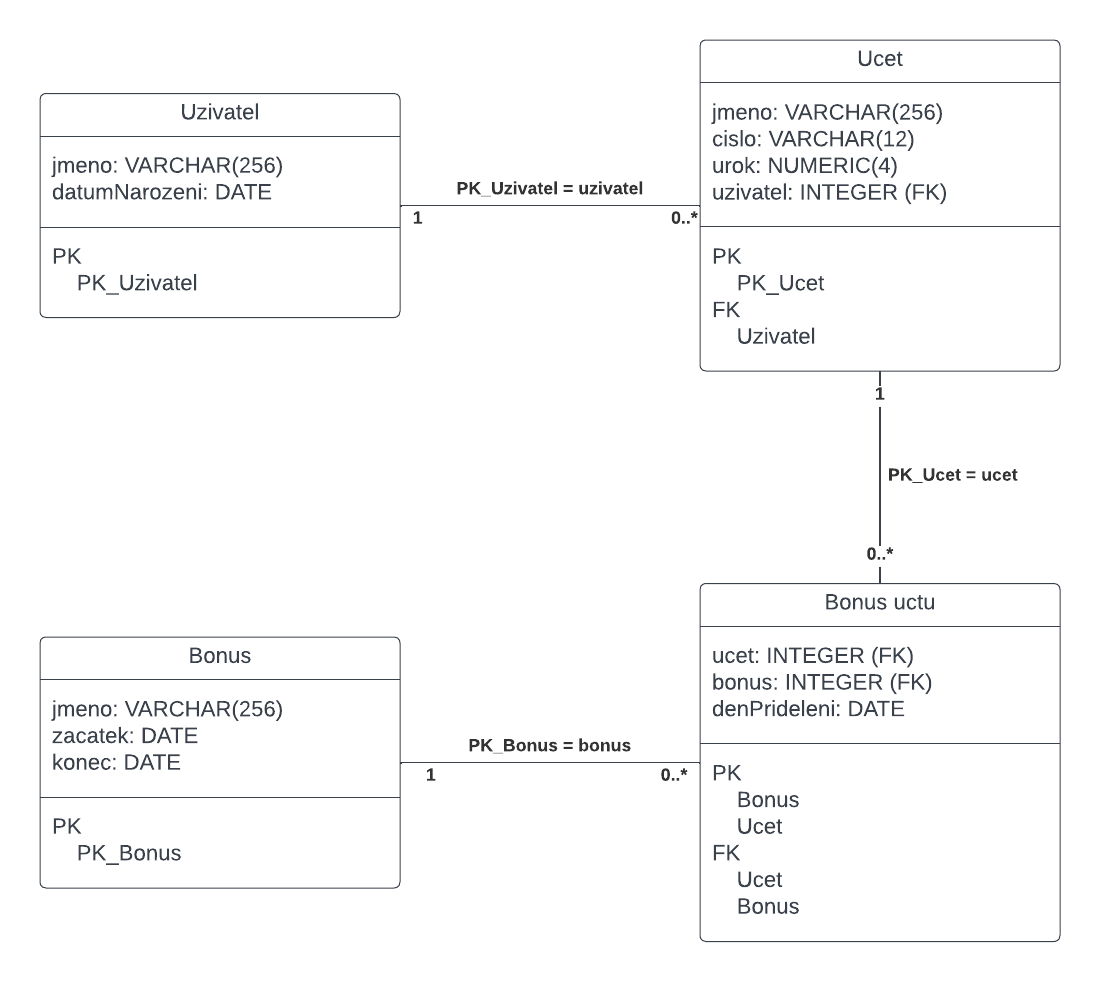

Databázový model

• inspiruje se doménovým modelem
• zobrazuje vztahy mezi tabulkami
• zobrazuje primární a cizí klíče
• určujeme datové typy a vše, co již závisí na DB

Databázový model

Práce

Zkuste si vytvořit databázový model pro doménový model z minulého cvičení.

Architektura

• logická:
• určení rozdělení aplikace
• určení vrstvev (viz. minulé hodiny)
• fyzická:
• určení rozdělení na servery
• např. tenký klient, tlustý klient, cluster

Jak na architekturu

• každá část má svojí zodpovědnost
• neexistuje např. třída, co dělá dvě věci
• určit nestabilní místa, kde by bylo složité aplikaci rozšiřovat
• abstrakce
• diagramy tříd

Další diagramy návrhu

• diagramy tříd

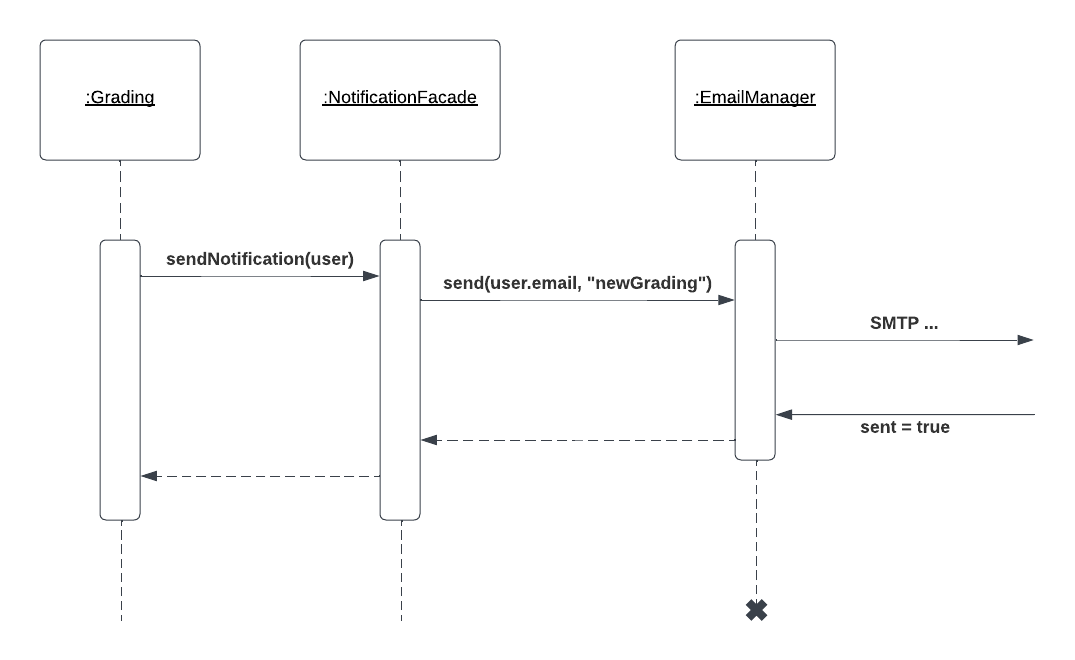

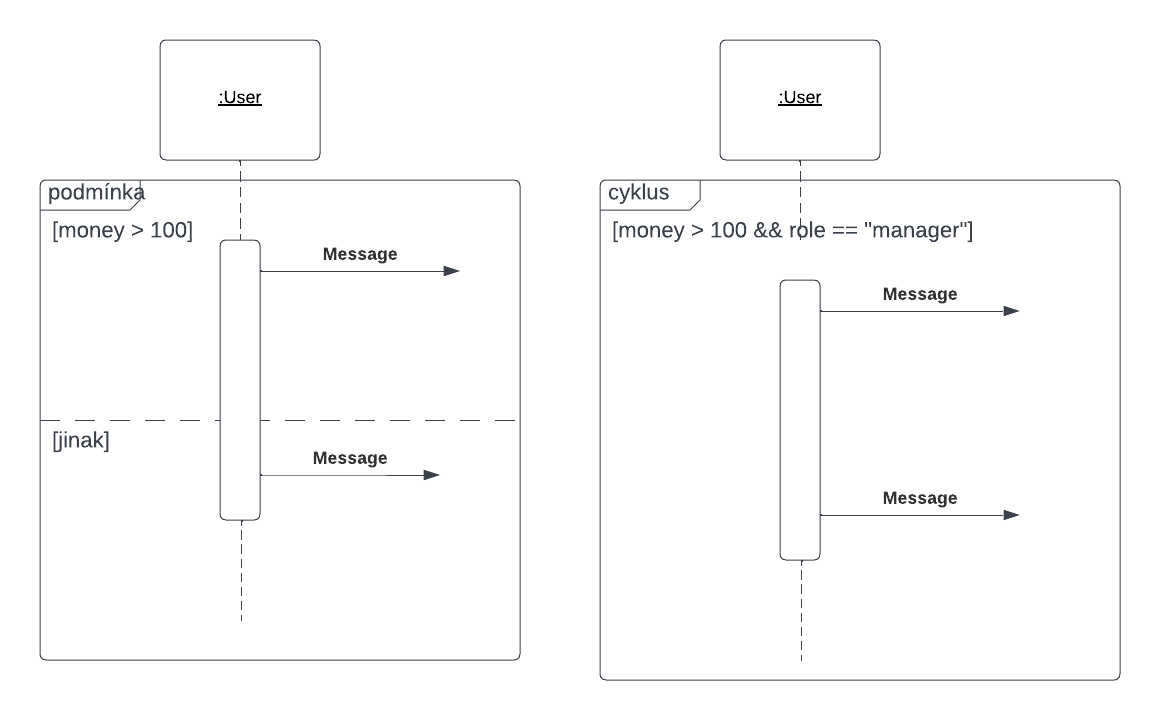

Sekvenční diagramy

Sekvenční diagramy

• zobrazují postup výpočtu
• zobrazují postup zpracování požadavku
• zobrazují postup zpracování dat
• kde se co vrací, při jakých podmínkách
• poslední část návrhu

Sekvenční diagramy

Práce

Zkuste si vytvořit sekvenční diagram pro validaci toho, zda student splňuje požadavky na klasifikaci.

Testování

Testování

• automatické testování
• testování lidmi

Typy testů

• jednotkové
• komponentové
• integrační
• systémové

Typy testů dle způsobu provedení

• statické
• dynamické

Typy testů dle struktury

• white box
• black box
• gray box

Jednotkové testy

• testuje se pouze jedna třída
• white box
• různé knihovny: Jest, Mocha, ...
• zjistí, že se třída chová jinak, než by měla

Fáze testování

• začátek
• před testem
• po testu
• konec

Mock

Práce

Zjistěte, co jsou to tzv. Mock objekty a jak se používají. Proč a kdy se používají?

Komponentové testy

• testuje se jedna komponenta - více tříd
• typicky white box
• zaměření na komunikaci mezi třídami

Integrační testy

• testuje se více komponent
• simulace reálného prostředí
• připojení k DB, kontejnery, ...


• black box: komunikace s jinými dodavateli, knihovnami
• white box: komunikace s vlastními komponentami

Systémové testy

• testuje se celý systém
• testuje se chování systému
• testuje se v reálném prostředí
• testovací scénáře

Statická analýza

• analyzují se zdrojové kódy
• kvalita kódu
• kvalita dokumentace
• detekce netestovaných částí kódu
• detekce mrtvých částí kódu, duplicit, ...

Testování lidmi ve zkratce

• seznam nových/opravených funkcí
• testovací scénáře
• zápis problémů
• postup reprodukce

Metodiky vývoje

Metodika vývoje

• způsob vývoje
• každý projekt je specifický
• nutný standard postupu
• opakovatelnost

Klasické metodiky vývoje

• propracované
• cílí na dokumentaci
• často zbytečná práce pro malé projekty


• Unified Process, Modern Structures Analysis, ...

Agilní metodiky vývoje

• flexibilní
• cílí na výsledek
• co nejrychleji dostat produkt do první verze


• SCRUM, Extrémní programování, Test Driven Development, ...

Sekvence postupů

• Sběr požadavků
• Analýza
• Návrh
• Implementace
• Dodání a údržba

SCRUM

• iterativní
• agilní vývoj
• vývoj v iteracích
• spolupracující zákazník

SCRUM

• Scrum Team
• Product Owner
• Scrum Master
• backlogy:
• product backlog (požadavky)
• sprint backlog (iterace)

Sprint

• iterace
• délka 1-4 týdnů
• plánovací schůzka
• denní stand-up — co se stalo, jak to bude dál, ...
• sprint review
• sprint retrospective
